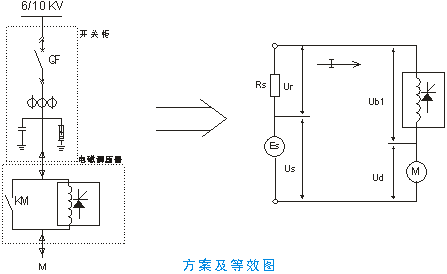

將調壓器的高壓繞組串聯到電動機定子繞組，低壓繞組接入反并聯晶閘管，根據變壓變器原理，高壓繞組的端電壓Ub1=K×Ub2(K是變壓器的變比)。利用計算機控制技術根據起動要求連續調節低壓側晶閘管的導通角，控制Ub2的變化，就能控制高壓繞組的端電壓Ub1。

　　電動機的端電壓: Ud=Us-Ur-Ub1

　　Us為電源電壓，Ur為電源內阻的壓降。

　　起動時，QF先合上, KM斷開,通過控制晶閘管導通角,使調壓器兩端電壓Ub1也逐步下降，從而使電動機端電壓Ud逐步上升，電機轉矩逐步加大,轉速也逐步上升，使電動機平穩起動。起動完成，將KM閉合，電動機投入全壓運行。

　　通過控制電動機的端電壓實際上就控制了起動電流，當使起動電流為2~3倍的額定電流(必要時可做到1.5左右)，就大大低于全壓起動電流(5~7倍的額定電流)。從而使起動時電網壓降大大減小，對電氣和機械設備的沖擊也大大降低。

　　有特殊需要訂貨時請另聲明,將根據用戶要求調整。

　　當估計電流會大于3.5倍以上額定電流時，訂貨要注明重載型。

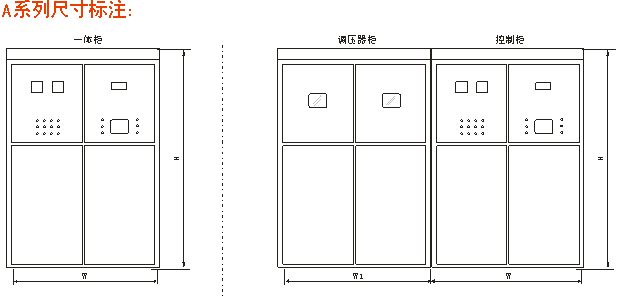

　　說明：

　　1、一體柜控制部分和變壓器在一個柜內,含控制器,可控硅組件,調壓變壓器和短接開關;

　　2、組合柜由控制柜和變壓器柜組成,控制柜含控制器,可控硅組件和短接開關;

　　3、分體式的變壓器在柜外單獨放置,控制柜含控制器,可控硅組件,短接開關需要另配開關柜;

　　4、產品外形總尺寸要在結構尺寸上另加前后門板厚度共約50mm，兩端加隔板厚度共約30mm;

　　5、采用一拖多時需增加相應數量的隔離柜;

　　6、根據用戶要求和配置不同，產品尺寸和布置方式可根據實際情況調整。

　　7、當負載較重估計起動電流大于3.5倍額定電流時,選型請注明重載型。

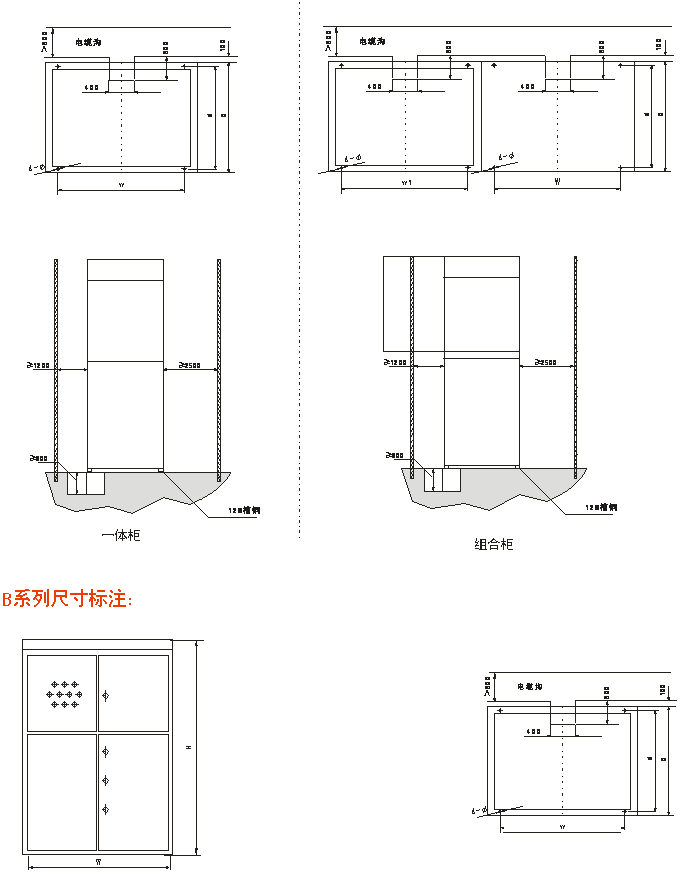

　　說明：

　　1、一體柜控制部分和自耦調壓器在一個柜內,含控制器,可控硅組件,自耦調壓器和旁路開關;

　　2、分體柜每相自耦調壓器為一面柜，含控制器,可控硅組件,短接開關需要另配開關柜;

　　3、產品外形總尺寸要在結構尺寸上另加前后門板厚度共約50mm，兩端加隔板厚度共約30mm;

　　4、采用一拖多時需增加相應數量的隔離柜;

　　5、根據用戶要求和配置不同，產品尺寸和布置方式可根據實際情況調整。

　　起停方式：軟起、直起、軟停、自由停止;

　　◎控制模式：智能、電壓斜坡、恒時、突跳;

　　◎操作方式：本柜、外控、通訊遙控;

　　◎設置方式：1--液晶屏， 2--后臺通訊;

　　◎通訊方式：RS485接口： Modbus通訊協議(默認);

　　◎起動突跳：50%～90%Ue,時間0.5～2秒(可調);

　　◎初始電壓：10%～80%Ue(可調);

　　◎起動電流倍數：1Ie～4Ie(可調);

　　◎起動、軟停時間：1～120S;

　　◎連續起動間隔：5～15分鐘(必要時可以小于2分鐘);

　　◎冷卻方式：自然冷卻; ◎液晶屏顯示：起動電流、起動時間及故障信息等參數;

　　◎中文界面(默認可選擇其它語種);

　　◎主回路工作壓：6kV～15kV;

　　◎操作電源：AC220V/50Hz 300VA;

　　◎防護等級：IP32。

　　使用環境條件

　　1、環境溫度：-20℃ 45℃;

　　2、空氣相對濕度不超過90%;

　　3、海拔高度不大于2000m;(超過時可特殊設計)

　　4、地面傾斜度不大于5°;

　　5、安裝地點無火災、爆炸危險、化學腐蝕及劇烈震動

　　注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)注明。
